电动采光排烟天窗结构特点

1、一字型、三角形采光排烟天窗主要由骨架、采光窗扇、齿轮齿条传动系统及开窗器组 成， 骨架由彩钢板及镀锌板冷弯成型，之间填充聚氨酯发泡或挤塑板保温。窗扇由采光材料 （阳光板或FRP板）、专用铝型材外框（断桥铝型材或铝合金型材）组成。

2、侧开窗主要由骨架、窗扇及传动系统组成。骨架由专用镀锌板型材组成，窗扇由窗扇型材 （断桥铝型材或铝合金型材）及采光材料（阳光板或FRP板）组成。

3、圆拱型天窗由骨架、窗扇、专用铝型材、采光材料及传动系统组成。骨架采用镀锌板冷弯成 型。窗框上安装保温胶条，与窗扇上安装的胶条形成双道密封。窗扇由窗扇型材（断桥铝型 材或铝合金型材）及采光材料（阳光板或FRP板）组成。专用铝型材与采光材料连接处均安装三元乙丙胶条，具有的防水性及密封性。

机械通风是以风机为动力造成空气流动。机械通风不受自然条件的限制，可以根据需要进行送风和排

通风设备

通风设备

风，获得稳定的通风效果。在某些场合常兼用机械通风和自然通风

折叠自然通风

通风的动力是室内外空气温度差所产生的"热压"和室外风的作用所产生的"风压"。这两种因素有时单独存在，有时同时存在。

三.结构及特点

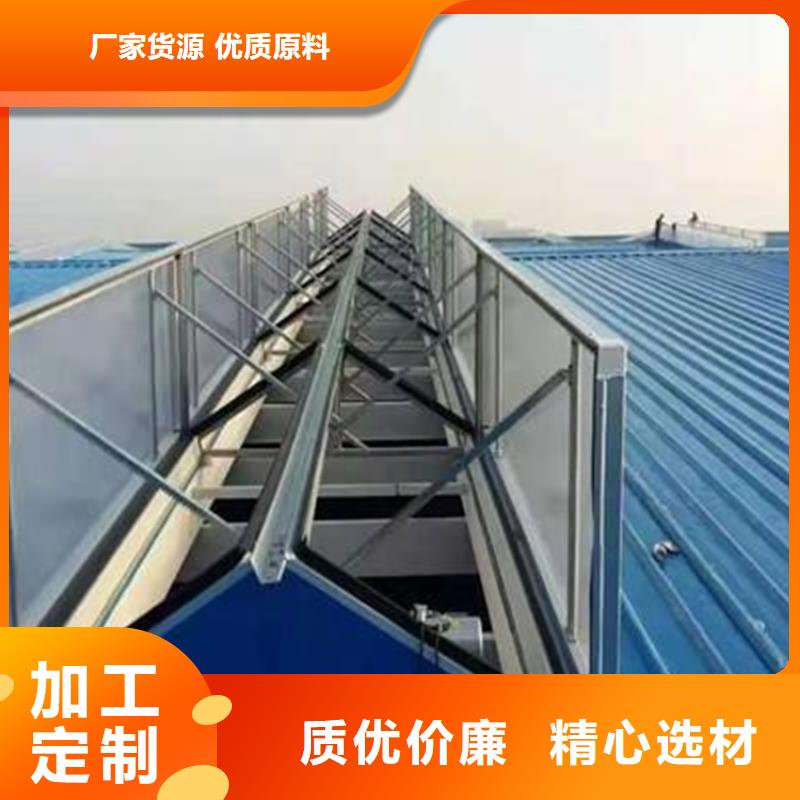

3.1  2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。

3.1.1  2型通风天窗折线型通风天窗     代号：TC  1~10A/B-

天窗选用表：

3.2  折线型通风天窗（1~10）型洞口宽度

       当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。

3.3  折线型通风天窗（1~10型）洞口长度

      压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。

3.4  通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。

3.5  通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。
